Raspberry Pi Pico (RP2040) Nədir?

Raspberry Pi Pico nədir? Məqaləmizdə sizə son zamanlar tez-tez eşitdiyimiz Raspberry Pi Pico lövhəsi haqqında məlumat verəcəyik. Sözü uzatmadan yazımıza başlayaq.

Raspberry Pi Pico nədir?

Raspberry Pi Pico aşağı qiymətə Raspberry Pi şirkəti tərəfindən hazırlanmış Raspberry Pi RP2040 mikrokontroller çipinə əsaslanan mikrokontroller lövhəsidir. Bu mikro nəzarətçi (mikrokontroller) özündə bir mikroprosessor ehtiva edən çipdir. Bu lövhə digər Raspberry Pi Modelləri kimi kompüter kimi istehsal olunmayıb və bu lövhə Arduino platformasına uyğundur.

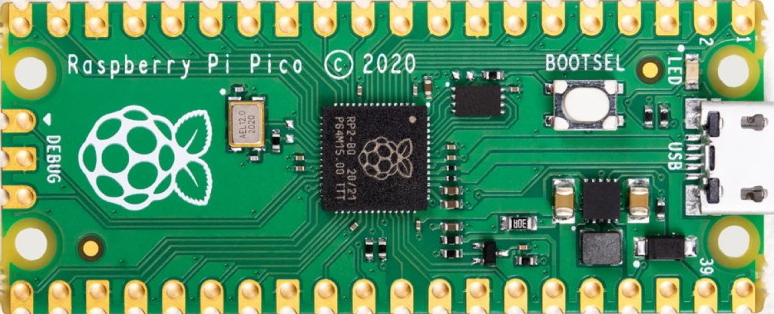

Raspberry Pi Pico

Raspberry Pi Pico buraxıldığı tarixdən dərhal sonra diqqəti cəlb etdi, çünki çox münasib qiymətə ($4) olması və kodlaşdırma və ya proqramlaşdırmağı öyrənmək üçün uyğun idi. Raspberry Pi Pico, üzərində mövcud olan RP2040 mikrokontroller cihazını kodlaşdırmaqda istifadə olunan MicroPython, CircuitPython, C / C ++ və Arduino , öz dili də daxil olmaqla bir çox proqramlaşdırma dillərinə imkan verir və hətta Python-un blok əsaslı versiyası olan Piper Play-i dəstəkləyir. Raspberry Pi Pico çox faydalıdır, çünki bir çox fərqli dilləri dəstəkləyir.

Raspberry Pi Pico Arxa görüntüsü

Raspberry Pi Pico 1 mm PCB-dən hazırlanıb və üzərində 40 sancaq (pin) var. O, RP2040 mikrokontroller çipi (“Raspberry Silicon”), ikinüvəli ARM Cortex-M0+ prosessoru (133 MHz), 256 KB RAM, 30 GPIO pinləri və bir çox digər interfeys seçimlərinə malikdir. Üstəlik, məlumatların saxlanması üçün 2 MB daxili QSPI flash yaddaşına malikdir.

Raspberry Pi Pico Ölçüsü

Rəqibi Arduino lövhəsindən fərqli olaraq, Raspberry Pi Pico-da temperatur sensoru var. Beləliklə, xarici əlaqə (bağlantı) və ya sensoru birləşdirmədən temperatur məlumatlarını qəbul etməyə imkan verir. Raspberry Pi Pico Arduino Nano ilə təxminən eyni ölçüdədir.

Raspberry Pi Şirkəti

İndi Raspberry Pi Pico kartımızın xüsusiyyətlərini sadalayaq.

Raspberry Pi Pico Xüsusiyyətləri

Raspberry Pi şirkəti tərəfindən hazırlanan Raspberry Pi Pico lövhəmizin xüsusiyyətləri aşağıdakılardır;

  • O, Böyük Britaniyada Raspberry Pi şirkəti tərəfindən hazırlanmış RP2040 mikrokontroller çipinə əsaslanır.
  • O, 133 MHz-ə qədər işləyən çevik saata malik ikinüvəli ARM Cortex M0+ prosessoruna malikdir.
  • O, 264 kB SRAM və 2 MB daxili Flash yaddaşa malikdir.
  • Kastelli (Castellated) modul birbaşa daşıyıcı lövhələrə lehimləmə qabiliyyətini təmin edir, bu da quraşdırılmış (gömülü) layihələr üçün böyük üstünlük təmin edir.
  • USB 1.1 host və cihazı dəstəkləyir və hətta Raspberry Pi kompüterləri ilə kodlaşdırma imkanı verir.
  • Enerjiyə qənaət edən yuxu və yuxu rejimləri var.
  • Çək və burax funksiyası USB üzərindən kütləvi(yığın) yaddaşdan istifadə edərək proqramlaşdırmanı çox rahat edir.
  • 26 çoxfunksiyalı GPIO pininə malikdir.
  • 2 × SPI, 2 × I²C, 2 × UART, 3 × 12-bit ADC, 16 × idarə olunan PWM kanallarına malikdir.
  • Çip üzərində dəqiq saat və taymer
  • Temperatur sensoru birbaşa onun üzərində yerləşir.
  • Çipdə sürətlənmiş üzən nöqtəli kitabxanalara malikdir.
  • Xüsusi periferiya qurğuları üçün 8 × proqramlaşdırıla bilən IO (PIO) vəziyyət(durum) maşınları formalaşdırılması şəklində mövcuddur. Raspberry Pi Pico-nun tövsiyə olunan iş şəraiti minimum -20 dərəcə və maksimum 70 dərəcə olaraq müəyyən edilmişdir. Çalıma gərginliyi minimum 1,8 volt və maksimum 5,5 volt olaraq müəyyən edilir. Bundan əlavə, 1.8-3.3V IO gərginliyi (Pico IO gərginliyi 3.3V olaraq sabitlənir).

Pico, geniş giriş gərginliklərindən (~1,8 ilə 5,5V arasında) tələb olunan 3,3 volt (RP2040 və xarici dövrəni gücləndirmək üçün) yarada bilən daxili gücləndirici SMPS-dən istifadə edir. Bu, vahid Litium-İon hüceyrəsi və ya ardıcıl 3 AA hüceyrəsi kimi müxtəlif mənbələrdən qurğunun enerji təchizatında əhəmiyyətli rahatlıq təmin edir. Batareya doldurucuları da Pico elektrik dövrəsinə çox asanlıqla inteqrasiya oluna bilər.

Raspberry Pi Pico üstünlükləri hansılardır?

Raspberry Pi Pico bazara yeni çıxsa da, kifayət qədər sıçrayış etdi və bunun arxasında bəzi xüsusiyyətlər və üstünlüklər var. Bu xüsusiyyətlər aşağıdakılardır;

Mikrokontroller bazarında ən yüksək qiymət/keyfiyyət nisbətinə malik olduğu üçün məhsul böyük diqqəti cəlb edir. Daxili layihələr üçün 4 dollarlıq ödəniş də keyfiyyətinə görə olduqca məqbuldur. Rəqib kimi çıxdığı kart olan Arduino-da orijinal məhsulların qiymətləri kifayət qədər baha olsa da, qiymət klon Arduino kartlarında (Arduino Uno və Arduino Nano üçün) Raspberry Pi Pico ilə demək olar ki, eynidir. Bu baxımdan keyfiyyət və qiymət performansı baxımından çox sərfəli kartdır.
Bu məhsulun Raspberry Pi şirkəti tərəfindən hazırlanması böyük üstünlük təmin edir və məhsul enerji səmərəliliyi və müxtəlif sınaqlar baxımından çox yaxşı vəziyyətdə olmuşdur.
Məhsulu əhatə edən proqram təminatı çox keyfiyyətlidir və bu kartın ətraflı sənədləri onun müxtəlif sınaqlarının qrafikləri sənədində (klikləyin) mövcuddur. “Klikləyin” bölməsinə klikləməklə məhsulla bağlı müxtəlif sənədlərə daxil ola bilərsiniz.
Raspberry Pi Pico lövhəsindəki temperatur sensoru bir çox üstünlüklər təmin edir və beləliklə, quraşdırılmış layihələrdə dövrənin temperaturu və onun yerləşdiyi mühit, xarici sensor və s. qoşulmadan ölçülə bilinəcəkdir.

Raspberry Pi Pico Kartının quruluşu

Bu lövhənin quruluşu kifayət qədər kiçik olsa da, kiçik strukturunda kifayət qədər çox sancaqlar var. 40 pinli Raspberry Pi Pico, həmçinin temperatur sensoru, led bootsel düyməsi, usb kimi komponentləri ehtiva edir. İndi bu kartın sxeminə baxaq.

Raspberry Pi Pico Kartının Quruluşu

Bu lövhədəki sancaqlar şəkildə göründüyü kimidir. Diaqramda göstərilən bəzi sancaqları izah edək.

  • PIN30: Çalışdır
  • PIN33: AGND
  • PIN36: 3V3
  • PIN37: 3V3_EN
  • PIN39: VSYS
  • PIN40: VBUS

şəklindədir. Gələcəkdə biz bu kartla bağlı müxtəlif layihələr həyata keçirəcəyik və sancaqlardan aktiv şəkildə istifadə edəcəyik. Gələcəkdə bu kartla bağlı müxtəlif layihələr, araşdırmalar həyata keçirəcəyik.

Mənbə: omerfarukyildiz.com
