Natrium / metal halogen lampalar üçün TZ11 alışdırıcısının sxemi

(Kütləvi istehsal olunan avadanlıqların sxemi)

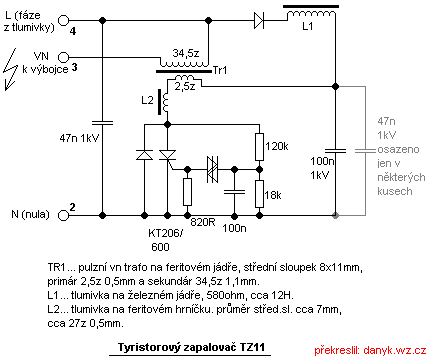

100-400W sodium və halogen lampalarının alışdırılması (qaz boşalması yaratmaq) üçün nəzərdə tutulmuş TZ11 tiristor alışdırıcısının (başlanğıc) diaqramı.
TR1 … ferrit nüvədə HV impuls transformatoru, orta sütun 8x11mm, birinci sarğı 2.5z 0.5mm və ikinci sarğı 34.5z 1.1mm. L1 … dəmir nüvədə drossel, 580ohm, təqribən 12H. L2 … bir ferrit stəkanında drossel, diametri təqribən 7mm, təxminən 27z 0.5mm. Tiristor KT206 / 600, digər hissələri KT201 / 600-dir. Çıxış gərginliyi 4,5 kV.

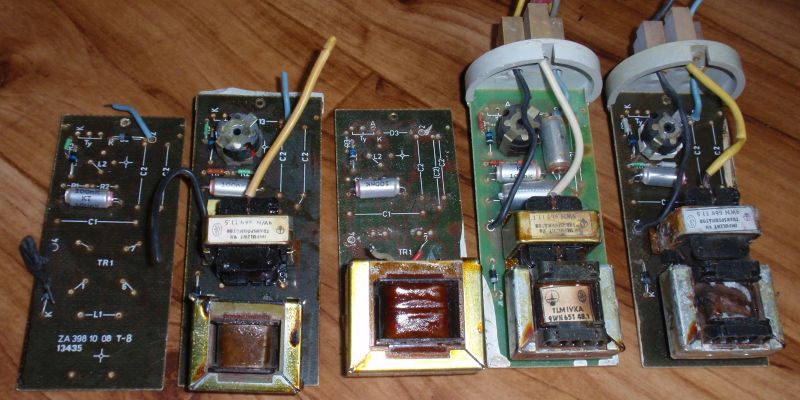

Qismən içi boşaldılmış (seyrəldilmiş) TZ11 yüngül lövhələr. HV transformatorları 9WN 669 11, L1 drosseli 9WN 651 48-dir. L1 drosseli bunlarda ən çox yayılmışdır.
