ENC28J60 Ethernet LAN Şəbəkə Modulu
![](https://electron-x-lab.com/wp-content/uploads/2020/07/device4_1000.jpg)
![](https://www.moore-duino.co.uk/wp-content/uploads/2016/08/ENC28J60-Ethernet-LAN-Network-Module.jpg)
Modulla bağlı açıqlama
- Çip ENC28J60/SS
- Lövhədəki kristal – 25MHZ
- Lövhədəki şəbəkə interfeysi HR911105A
- 3.3 V qida mənbəyi pini
- Ölçüləri : 5 x 2 x 1.5 sm
- Çəkisi: 11q

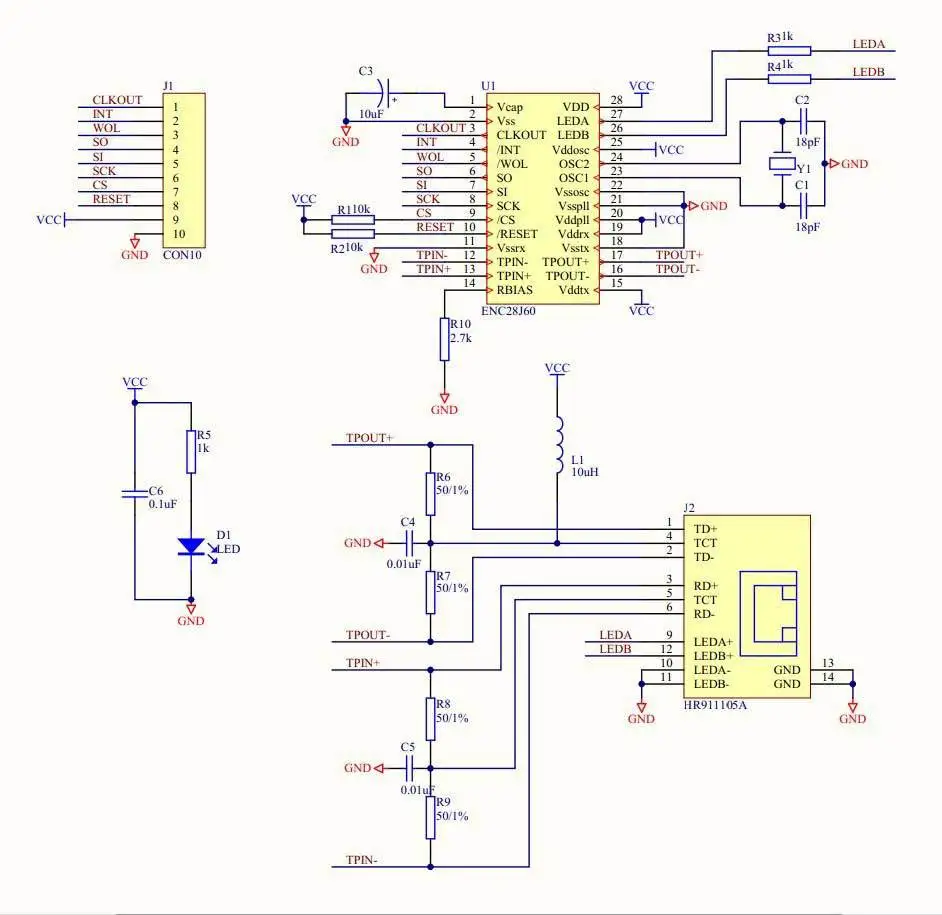

Prinsipial sxemi
![](https://ae01.alicdn.com/kf/HTB1EqEOHVXXXXXaXFXXq6xXFXXXp/221661525/HTB1EqEOHVXXXXXaXFXXq6xXFXXXp.jpg)
Arduino Mega ilə birləşmə sxemi
![Arduino Mega 2560 mit enc28j60 Ethernetadapter verkabeln](https://en.code-bude.net/wp-content/uploads/2013/06/Arduino-Mega-2560-wiring-enc28j60-1024x407.png)
Enc28j60 | Arduino Mega 2560 |
GND | GND |
3.3 | 3.3V |
SO | Pin50 |
SI | Pin51 |
SCK | Pin52 |
CS | Pin53 |
Ethernet lövhəsində yalnız 6 pindən istifadə etmək lazımdır. Qalan 4 pin lazım deyil. (Yuxu rejimindən çıxarma və s. istifadə etməyəcəksizsə)
Ardunino kİtabxanasını buradan və buradan yükləyə bilərsiniz.
Məlumat kitabçasına buradan baxa bilərsiniz.
