12V 5A 60W kommutasiyalı (switching) qida bloku (LH-1205)
(Tərsinə (Reverse) mühəndislik sxemləri)

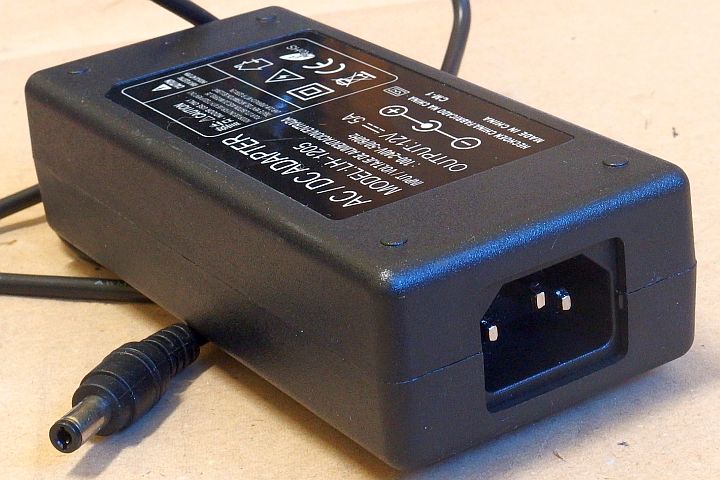

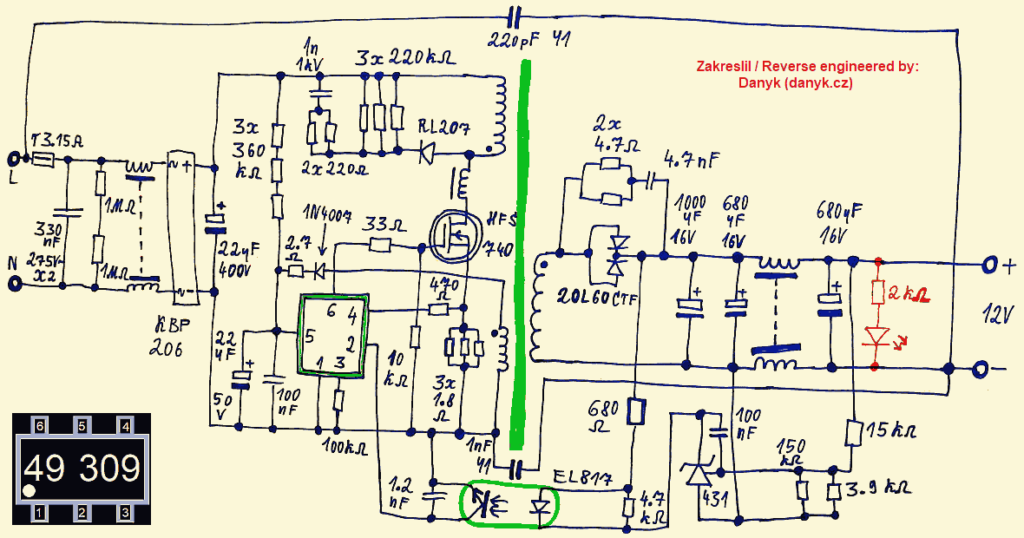

Çin istehsalı olan, 3 dollar qiymətində LH-1205 markalı 12V 5A 60W kommutasiyalı qida mənbəyinin sxemi.

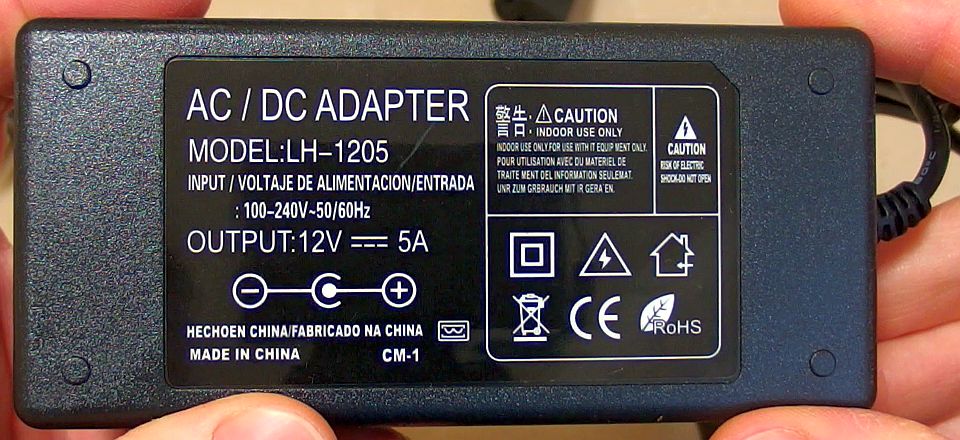

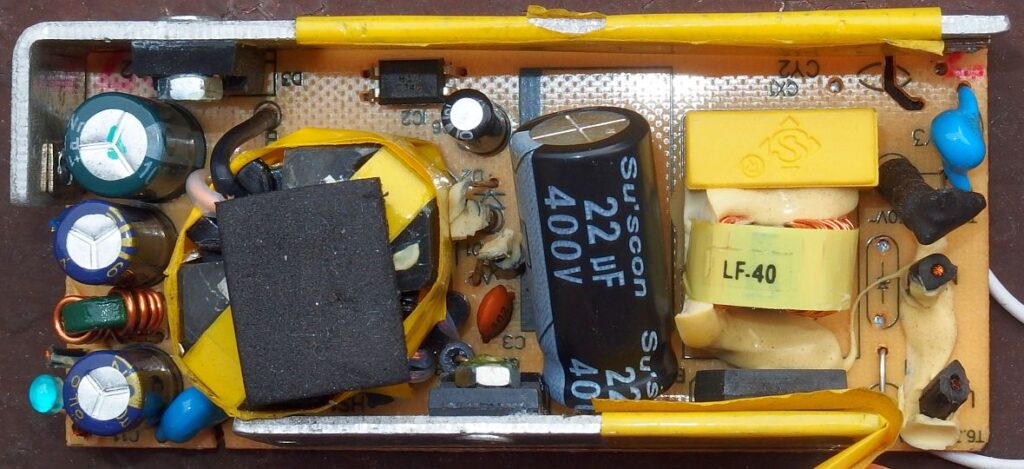

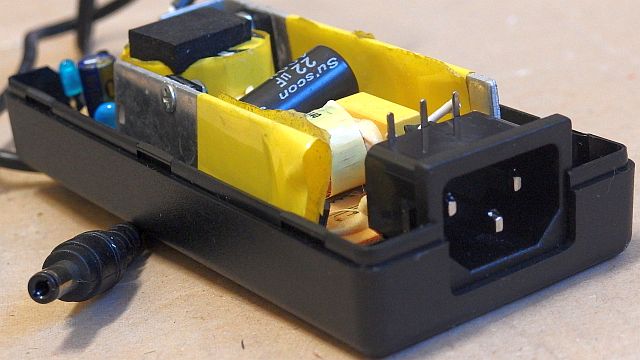

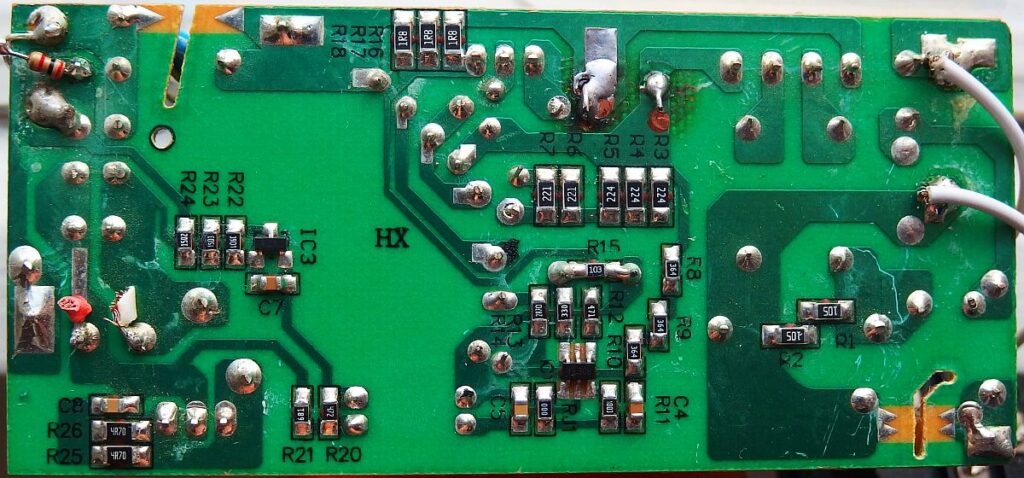

Kartdakı izolyasiya məsafəsi çox yaxşı görünür. Susdurma (suppression) kondensatorları müvafiq təhlükəsizlik sinifləri X2 və Y1-dir. Bir qoruyucu (T 3.15A) və parazit müdaxilə filtrləri var. Transformatorun birinci sarğısında da gözəl bir snubber şəbəkəsi var. Tənzimləmə EL 817 opto-cüt və TL 431 voltaj referansı ilə aparılır. İdarəetmə çipi “49 309” işarəsi qoyulmuş 6 pinli SMD paketindədir. Böyük ehtimalla XN1049-dur. Bununla birlikdə, giriş müqaviməti (inrush resistor) və ya NTC termistoru yoxdur, başlanğıc cərəyanı yalnız EMI filtri sargısının müqaviməti ilə məhdudlaşır. Kommutasiya transistoru HFS740 (IRF740-a bənzər) yalnız 400V üçün qiymətləndirilən bir MOSFETdir, bu da olduqca aşağıdır. Tipik olaraq, bu yerdə 500 və ya 600V tip istifadə olunur. İkinci düzəldirici Schottky diod 20L60CTF yalnız 60V qiymətləndirilir, 100V kimi bir şey gözləyərdim. Etiket, maksimum çıxış cərəyanının 5A olduğunu, lakin aşırı yükdən qorunmanın 3.6A-da söndüyünü bildirir. Kartda kəsilmiş orijinal kabellərin qalıqları var. Yeni kabellər lehimləndi (çox pis). Görünüşə görə SMPS yenidən dizayn edilib. Yeni çıxış kabeli, EMI filtrini keçərək 1000 uF 16V kondensatora lehimlənir! Kartı “təkrar emal edən” işçi, ehtimal ki, nə etdiyini bilmirdi. Kabeli yalnız ikinci tərəfdə gördüyü ən böyük kondansatörə lehimlədi. LED də əlavə olunub və LED-ə ardıcıl müqaviməti də havada sərbəstdir.
Mənbə: http://danyk.cz/
